Dichtungslösungen für die Fluidtechnik in der Hydraulik und Pneumatik
Wir sind eine international tätige Gruppe unabhängiger Dichtungshersteller und Kunststoffverarbeiter. In unserer Gruppe werden alle Arten von Dichtungen und Kunststoffformteilen wie O-Ringe, Gummiformteile, Gummimetallverbindungen, Schaumformteile, Halbzeuge und Maschinen zur spanenden Dichtungsproduktion hergestellt. Dazu kommen modernste Fertigungstechniken zum Einsatz.
Fluidtechnik
Trygonal bietet ein breites Sortiment an Dichtungslösungen für Fluidtechnik Komponenten. Gemeinsam mit unseren Kunden entwickeln und fertigen wir Dichtungen für individuelle Anwendungsanforderungen und beraten sie in Bezug auf Ausführungen, Abmessungen und Oberflächengüten.
Schlüsselkomponenten
Für die Produktkomponenten der Hydraulik und Pneumatik sind Dichtungen und Kunststoffteile wie Führungen und Gleitbuchsen ein zentrales Thema. Die Dichtungserfahrung von über 4 Jahrzehnten im Bereich Industrie, zeichnet Trygonal als Entwickler und Hersteller von Dichtungs- und Führungslösungen aus.
Trygonal Dichtungen erfüllen kritische Anforderungen und finden vielseitigen Einsatz wie zum Beispiel in Pressen, Bau- und Produktionsmaschinen. Die Hydraulikdichtungen müssen nicht nur Leckagen verhindern, sondern auch hohem Druck und extrem hohen und niedrigen Temperaturen standhalten. Auch für sehr abrasive und chemisch aggressive Medien usw. sind bereits zuverlässige und langlebige Materialien entwickelt.
Dichtungs- und Führungslösungen
- Hydraulik-Pneumatikdichtungen (Kolben-/Stangendichtungen)
- Statische Dichtungen
- Rotationsdichtungen
- Flachdichtungen
- Hochdruckdichtungen
- Grossdichtungen
- Miniaturdichtungen
- Sonderdichtungen
- Führungssysteme
- Backup-Ringe
- Abstreifringe
Werkstoffe
- Elastische sowie halb-elastische Werkstoffe:
- TPU (AU/EU), HPU: premium, diet
- EPM, EPDM: diet, detec, spring
- NBR, HNBR: diet, detec
- FPM: diet, detec
- MVQ: diet, detec
- SBR & FFKM
- Harte Kunststoffe:
PTFE: Natur, GF, Econol, Peek, Mica, POM, PA, PE, PP, PMMA, PET, PC, PSU, PPSU, PPS, PVDF - Alternative Kunsstoffe:
Flachdichtungswerkstoffe in diversen Ausführungen
Normen
- QS-Zertifikate:
ISO 9001, ISO 14001 - Standards:
FDA (21 CFR 177.1550 und 21 CFR 177.2600) EU 1935/2004, KTW, DVGW, BfR, 3-A Sanitary Standards, ACS, USP (Class VI), NSF, WRAS
Anwendungen
Hydraulikaggregate und Kompressoren, Zylinder, hydraulische & pneumatische Dreh- und Schwenkantriebe, Motoren und Pumpen, Ventile und Steuerungen, Armaturen und Kupplungen, Druckspeicher, Filter und Wasserabscheider, Sonderanwendungen.
Anwendungen
Trygonal bietet Dichtungs- und Führungslösungen für eine Vielzahl von Produktionsmaschinen. Erfolgreich abgeschlossene Kundenprojekte mit maßgeschneiderten Lösungen haben uns zu einem führenden Anbieter dieser Branche gemacht. Die umfangreichen Kenntnisse über die Anforderungsbedingungen sind unsere Stärken. Fragen Sie uns – wir helfen Ihnen gerne weiter.
Hydraulikaggregate und Kompressoren
- Hydraulikmotoren und -pumpen
- Pneumatikmotoren
- Kolbenkompressoren
- Schraubenkompressoren
- Rotationskompressoren
- Druckluftaufbereitung

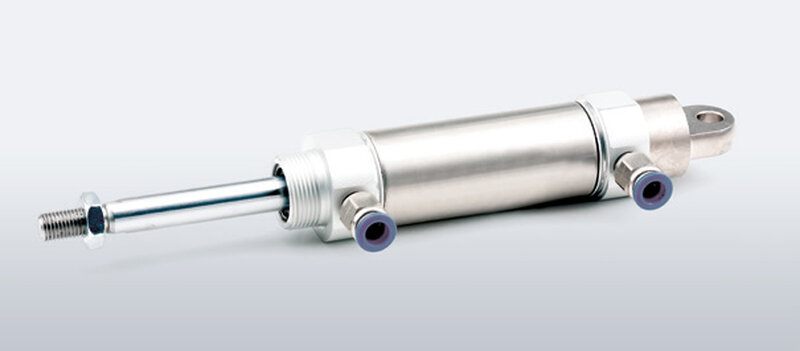

Hydraulische und pneumatische Zylinder
- Baggerschaufel-Aufnahmen
- Anbaugeräte für Gabelstapler und Bagger
- Teleskopzylinder
- Linearantriebe
- Lenkzylinder
- Dämpfungssysteme
- Druckübersetzer
Dreh- und Schwenkantriebe

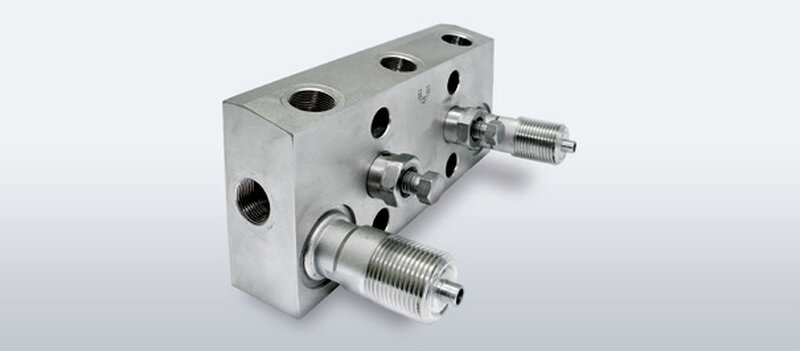

- Hydraulikblöcke
- Steuerungssysteme
- Schmierstoffverteiler in Werkzeugmaschinen
- Drehdurchführungen an Drehbänken
- Extrusionsanlagen an Filament-Wickelmaschinen
- Drehgelenke

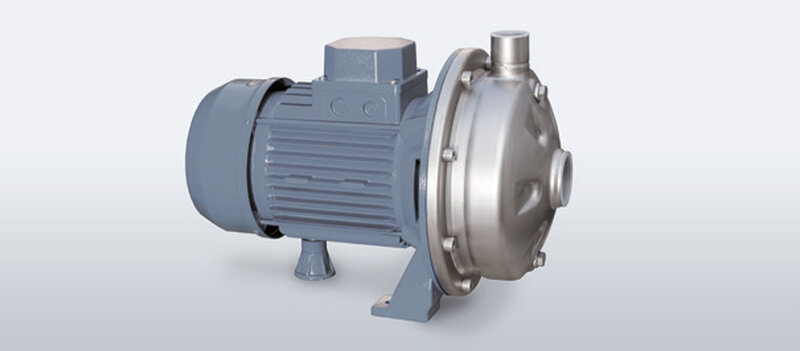

Motoren und Pumpen
- Rotationspumpen
- Membranpumpen
- Druck- und Vakuumpumpen
- Zentrifugalpumpen
- Kolbenpumpen

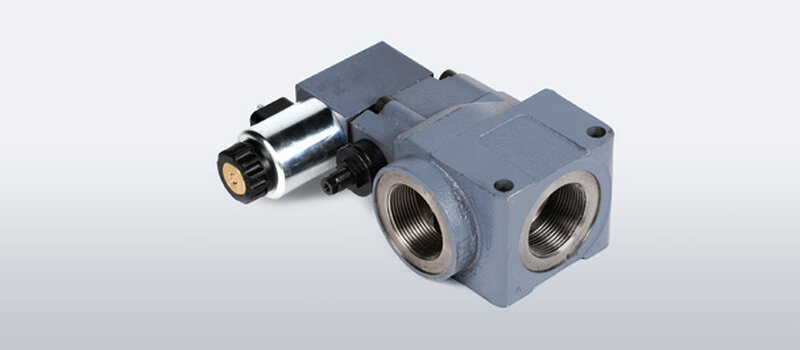

Ventile und Steuerungen
- Direkt gesteuerte Ventile
- Proportionalventile
- Zwischenplattenventile
- Steuerventile
Armaturen und Kupplungen
- Flansche
- Armaturen: Klappen, Ventile, Hähne
- Absperrarmaturen und -ventile
- Rückschlagventile

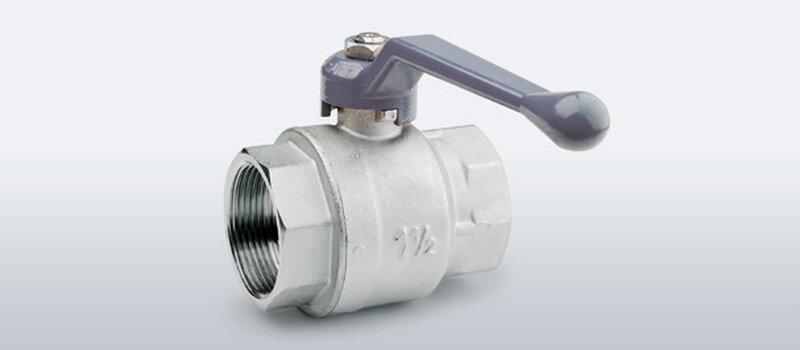

- Kugelhähne
- Sitzventile
- Überdruckventile

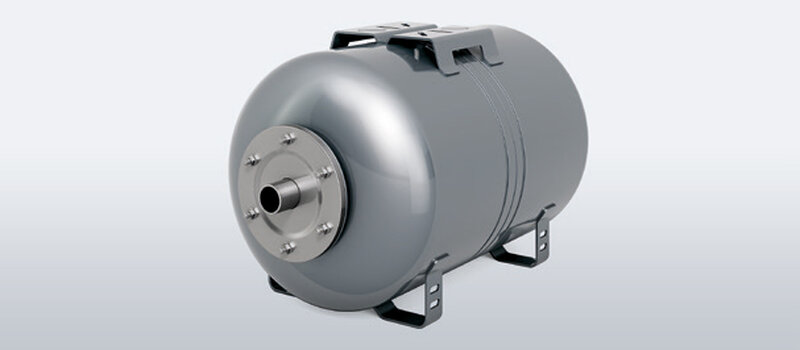

Druckspeicher
- Hydraulische Druckspeicher
- Pneumatische Druckspeicher
- Kolbenspeicher
- Membranenspeicher

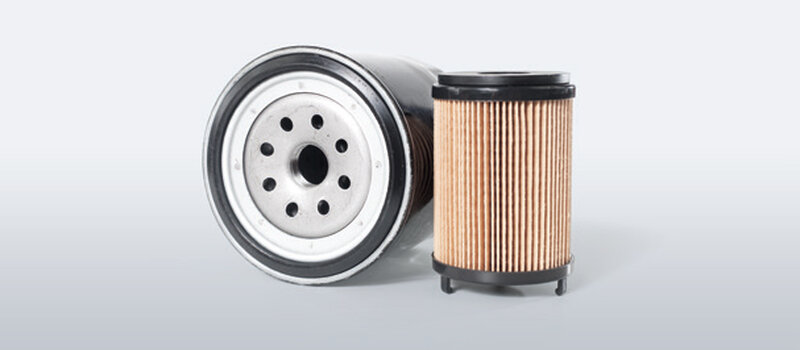

Filter und Abscheider
- Mechanische Filter
- Chemische Filter
- Wasser-Öl-Abscheider
- Öler
Sonderanwendungen
- Hochdruckreinigungsmaschinen
- Ventilatoren
- Heiz- und Gareinheiten

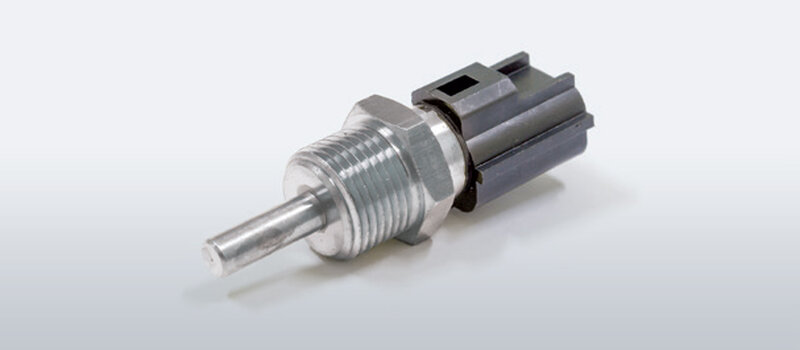

- Druck- und Temperatursensoren
- Druckverstärker/-verminderer
- Stossdämpfer
- Montagewerkzeuge
Korrekte Auswahl des Dichtungsprofils und Werkstoffes
Bei der Auswahl der Dichtung und des Werkstoffs sind eine Reihe wichtiger Auswahlkriterien, wie die zu erwartenden Betriebsbedingungen, die konstruktiven Anforderungen, Zulassungen, Normen und Kosten zu beachten.
Einsatztemperatur
- In welchem Temperaturbereich soll die Dichtung eingesetzt werden?
- Wie hoch ist die Minimal- und Maximaltemperatur?
- Handelt es sich hierbei um kurzzeitige Spitzen oder um einen Dauereinsatz in diesen Temperaturbereichen?
Chemische Beständigkeit
- Gegen welche Medien muss die Dichtung abdichten und beständig sein?
- Gibt es Wechselwirkungen, wie z. B. Säuren und Laugen?
- Werden bei der Montage Öle oder Fette verwendet?
- Welche Reinigungsmittel werden verwendet?
- Werden Bremsflüssigkeiten (DOT4) verwendet?
Mechanische Eigenschaften
- Wie wird die Dichtung eingesetzt? Geht es um eine ruhende, statische Abdichtung oder eine nicht ruhende, dynamische?
- Bei dynamischen Dichtungen: Wie hoch ist die mechanische Beanspruchung?
- Wird die Dichtung selten, regelmässig oder dauerhaft bewegt?
Konstruktive Anforderungen
- Bauteilgeometrie mit Beschreibung
- Kritische Abmessungen und Toleranzen
- Angaben zur gewünschten Lebensdauer
- Überlegungen zur Installation und Montage
- Oberflächenbeschaffenheit der Einbauräume
Zulassungen
- Welche Richtlinien und Zulassungen gelten für den jeweiligen Produktionsprozess und müssen auch von den eingesetzten Dichtungswerkstoffen erfüllt werden?
- Welche Sonderzulassung muss das Dichtungssystem erfüllen?
Kosten
- Die Auslegung vom Prototypen zur Serienreife aus einer Hand
- Bei der Auswahl der Materialien für Ihre Bauteile sollte das Leitprinzip „Value-in-Use“ sein
- Die Gesamtbewertung sollte auch die Qualität, Lebensdauer und gesparte Instandhaltungs- und Wartungskosten berücksichtigen.
Dichtungen und Dichtungswerkstoffe
Trygonal bietet allumfassende Dichtungslösungen an:
- Standard-O-Ringe, gedrehte O-Ringe, FEP/PFA ummantelte O-Ringe
- Standard Dichtungen aus geeigneten und zugelassenen Materialien, durch spanende Herstellung, ab einer Losgrösse von 1 bis zu mehreren 1000 Stück
- Kundenspezifische Lösungen, in enger Zusammenarbeit mit der Entwicklungsabteilung unserer Kunden
- Dichtungen Profil-, Anwendungs- und Werkstoffübersicht: In unseren Broschüren finden Sie eine Vielzahl passender Dichtungen und Materialien:

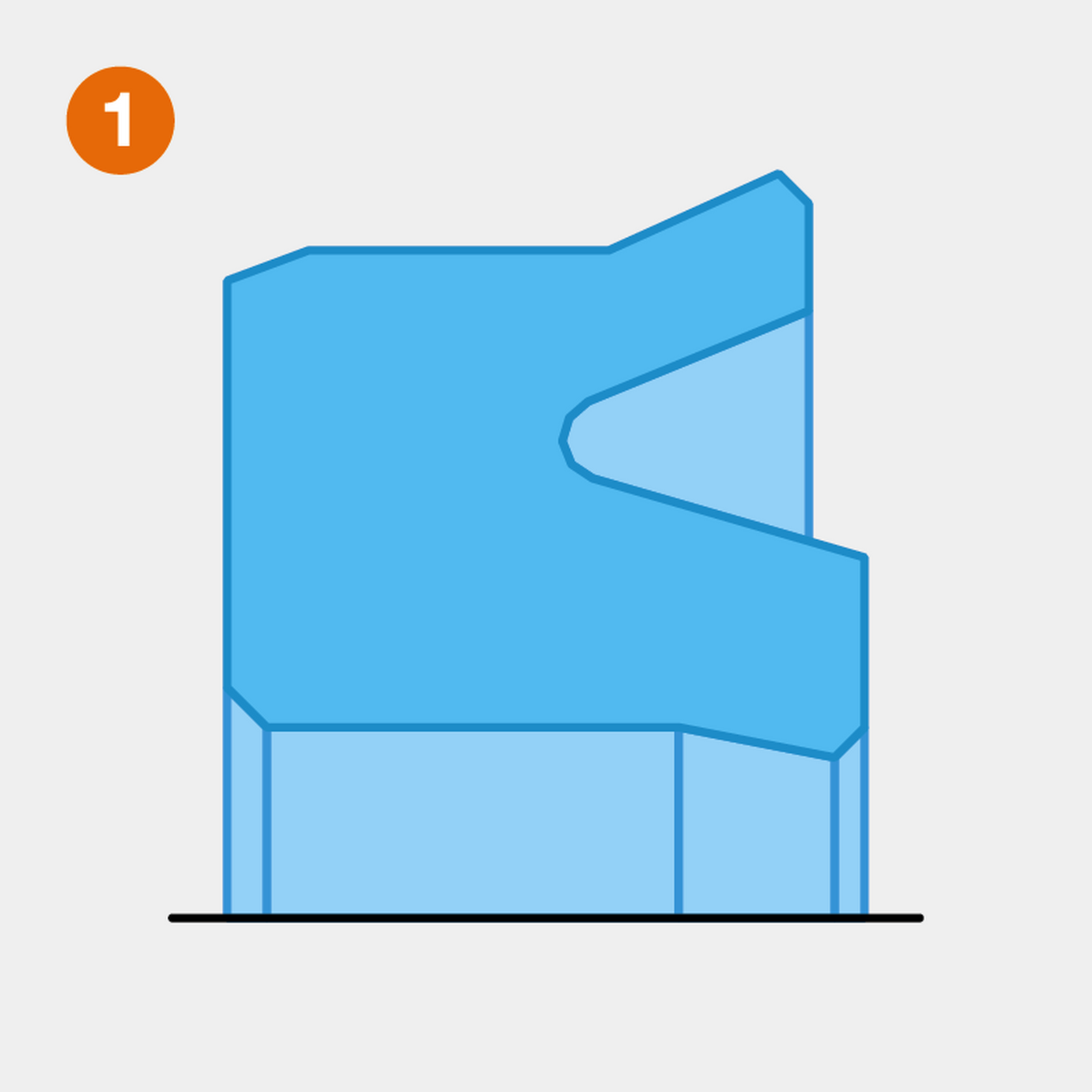

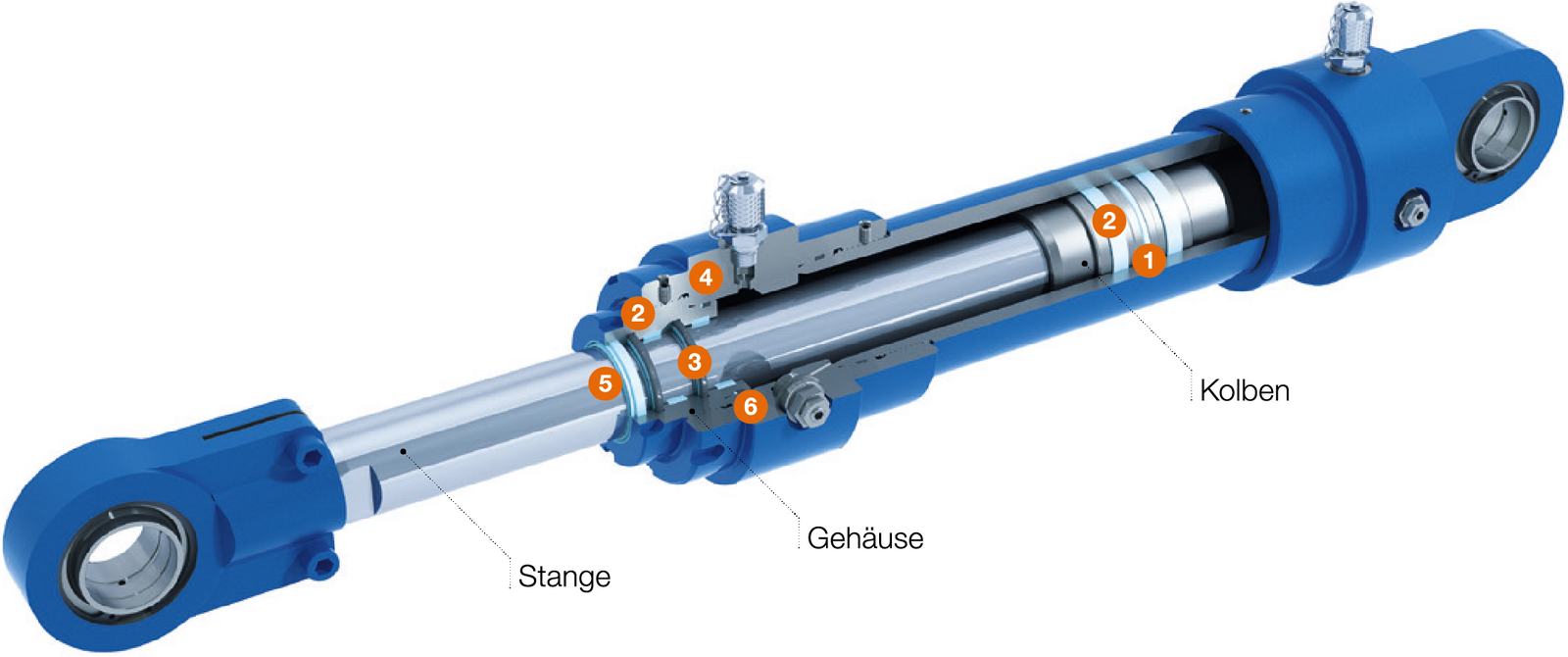

Kolbendichtung
Kolbendichtungen trennen die Kammern im Zylinder und sind für die Hin- und Her-Bewegung im Zylinder verantwortlich. Kolbendichtungen sind aussen dynamisch.

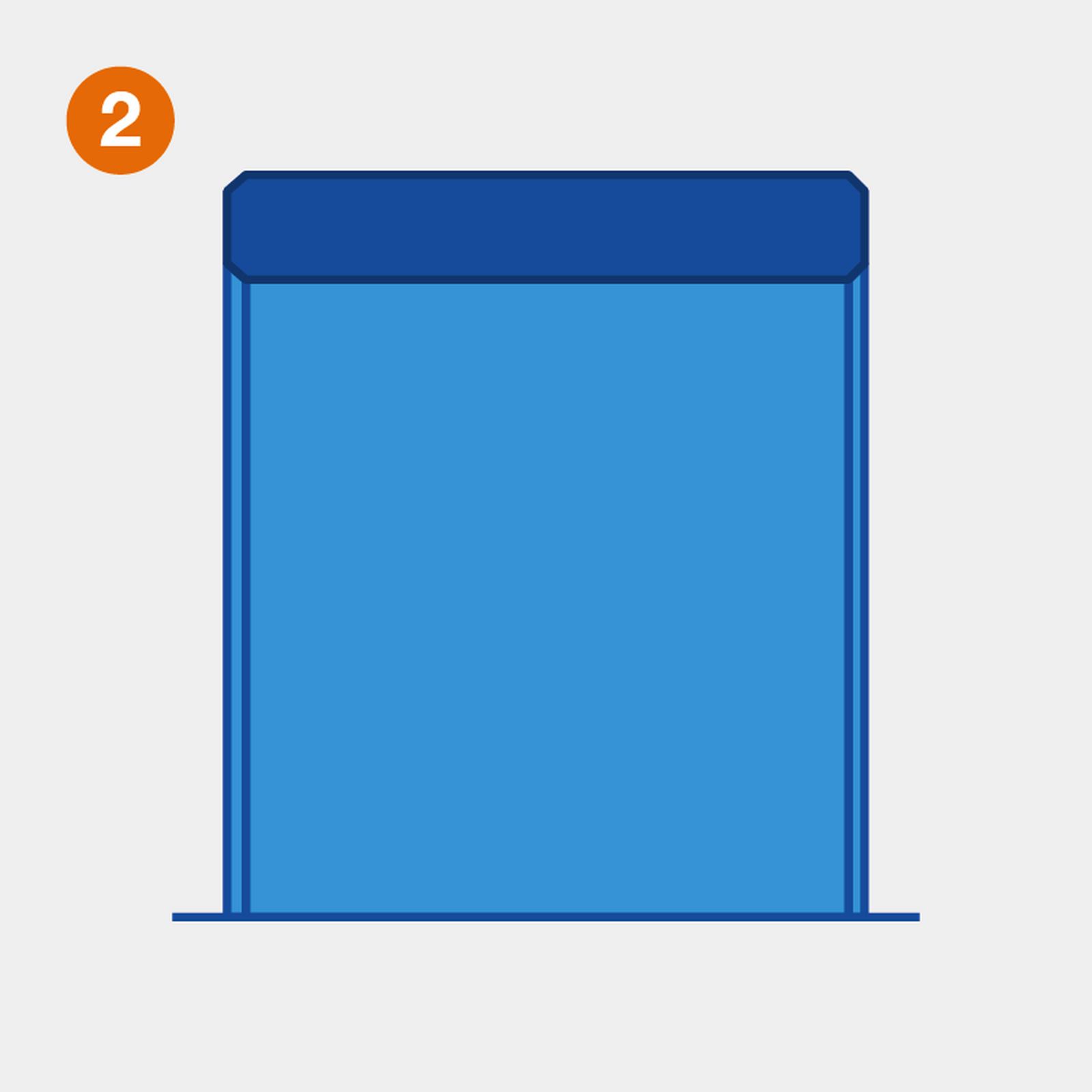

Führungsring
Führungsringe verhindern ein Verkanten von Kolben und Stangen und entlasten die Dichtungen.

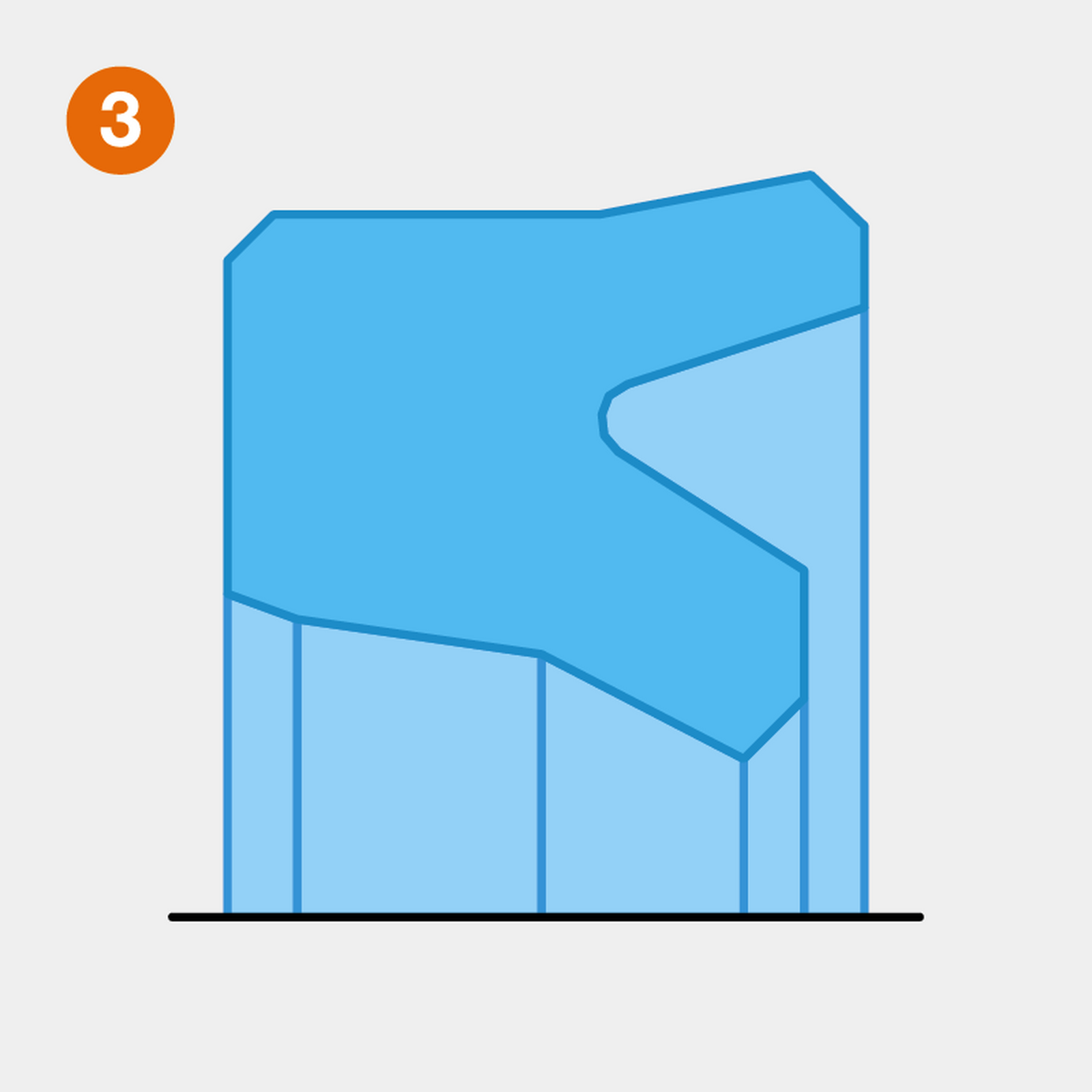

Stangendichtung
Stangendichtungen verhindern das Austreten von Gasen und Flüssigkeiten aus dem Zylinder. Stangendichtungen sind innen dynamisch.

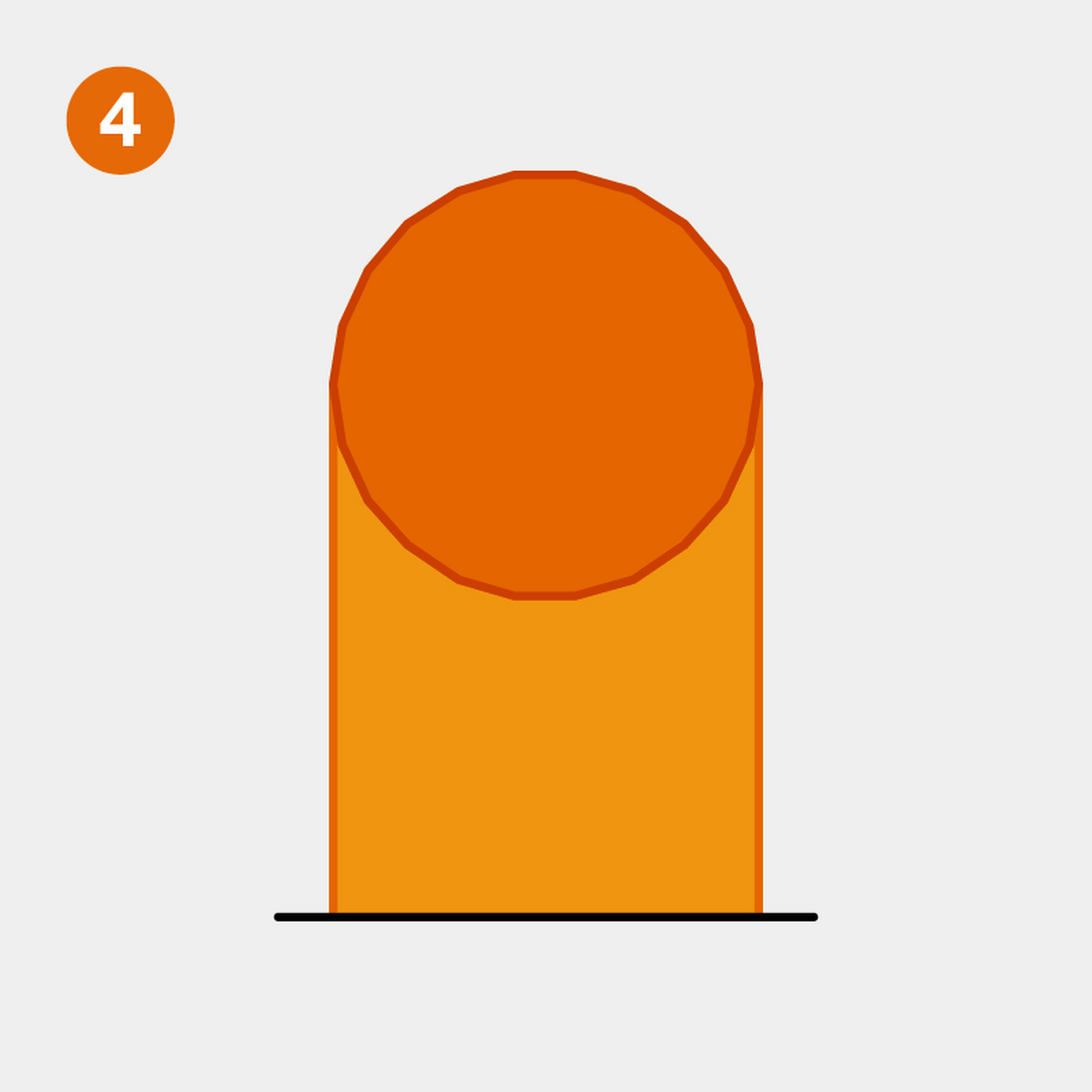

O-Ring
O-Ringe werden statisch eingesetzt und verhindern das Austreten von Gasen und Flüssigkeiten.
Abstreifer
Abstreifer verhindern den Eintritt von Schmutzpartikeln und schützen Stangen- und Kolbendichtungen sowie Führungen.

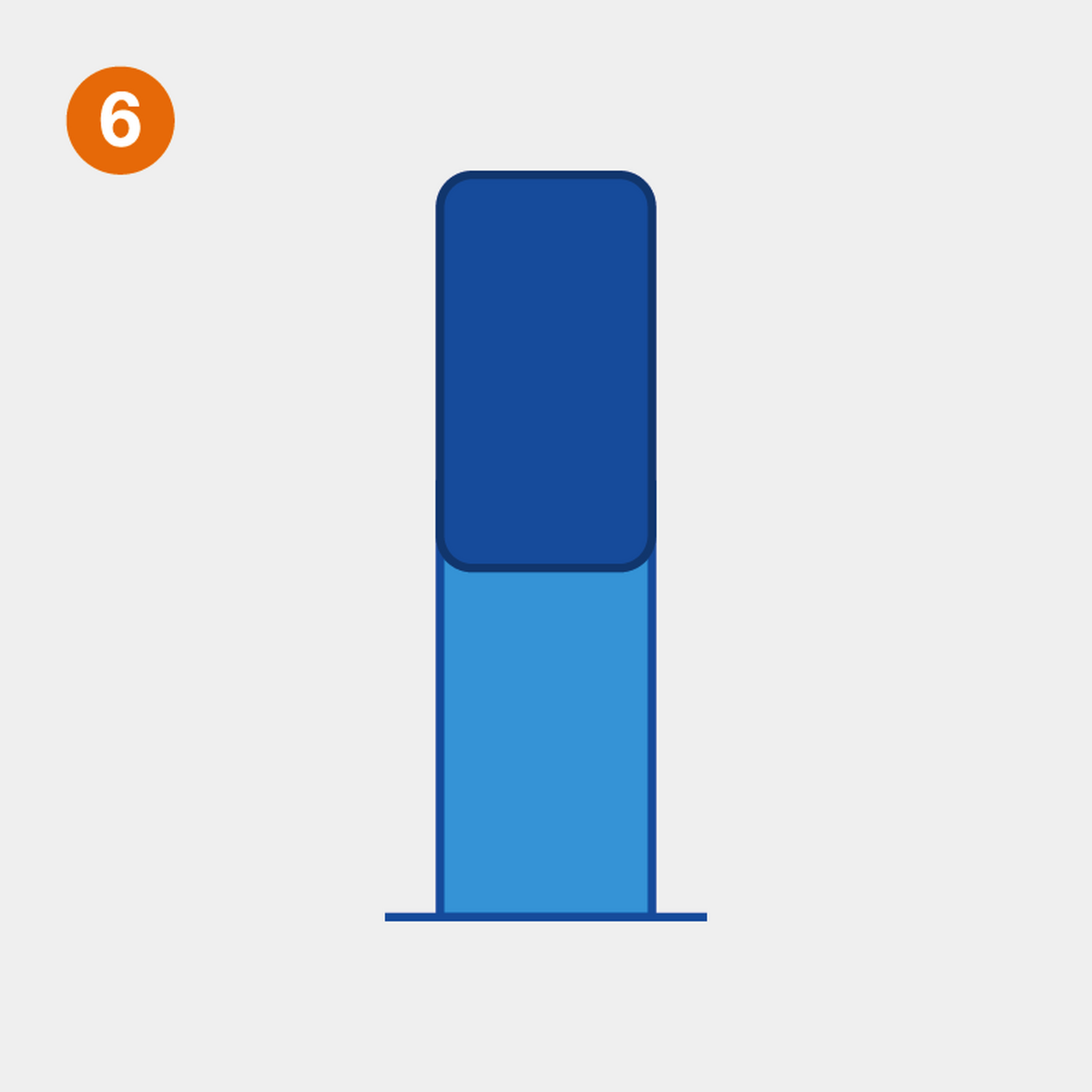

Backup-Ring
Backup-Ringe verhindern das Extrudieren von Dichtungen in den Gehäusespalt. Dadurch können größere Spaltmasse abgedichtet werden.
Kundenservice und Konfektionierung
Kundenservice, umfassende Beratung und technische Unterstützung stehen an erster Stelle. Von der Entwicklung über den Produktionsprozess bis zur gewünschten Konfektionierung setzen wir auf eine vertrauensvolle Zusammenarbeit mit unseren Kunden.
- Technische Beratung zur individuellen Problemlösung und Formteilkonzeption
- Konstruktion und werkstoffgerechte Gestaltung des Bauteils
- Prototypenanfertigung und Produktoptimierung
- auf Wunsch sind anwendungsbezogene Materialmischungen, Metallarten, Veredelungen (z. B. Oberflächenbehandlung) nach Ihren Anforderungen und Zeichnungen erhältlich
- ein umfangreiches Sortiment an Standardartikeln ist immer abrufbereit
Schulung vor Ort – als hilfreiche Option
Wir bieten für den richtigen Umgang und die Handhabung mit Dichtungen sowie für Montage und Lagerung eine Schulung für Ihr Personal an.
Wir …
- sind Hersteller von Dichtungen und Kunststoffteilen
- verstehen uns als Partner unserer Kunden
- arbeiten unabhängig, ganzheitlich und lösungsorientiert
- sind international vernetzt und weltweit tätig
- pflegen eine Firmenkultur so vielschichtig und spannend wie das Leben
- schätzen die Individualität und die Fachkompetenz unserer Mitarbeiter
- verpflichten uns zu einem fairen Umgang und halten was wir versprechen
Dies schafft ein innovatives Klima für unser dynamisches Team zur Realisierung Ihrer Geschäftsidee.
Sie möchten mehr erfahren?
Besuchen Sie unsere Website: www.trygonal.com
